防傾王 相關資料統整

避震彈簧強化止震膠! 舒適與操控兼備的極致表現!
01. 什麼是"防傾王" 16. 防傾王材質報告
02. 防傾王產品介紹 17. 防傾王售價(含工資)
03. Auto-Online 雜誌 防傾王 精采報導!! 18. 防傾王尺寸如何決定
04. 下載防傾王保固回函卡 19. 防傾王標準安裝程序
05. 什麼是複式係數彈簧呢? 20. 防傾王尺寸規格量測器
06. 防傾王 減少過彎傾斜量 21. 防傾王各系列安裝之方法
07. 防傾王 保留原廠舒適性 22. 各車種參考防傾王尺寸價格表
08. 防傾王 硬度可自由調整 23. 防傾王裝配位置及其效果差異
09. 防傾王 不會過度回彈漂浮 24.防傾王與其他牌比較表
10. 防傾王 不減少避震行程 25.防傾王的主要功能跟優點
11. 防傾王 免拆卸避震零件
12. 防傾王 世界首創專利技術
13. 防傾王 一年或兩 年不限里程保固
14. 全國首見防傾王最高品質與效能(ARTC測試報告)
15. 防傾王材質介紹

什麼是“防傾王”? 下載防傾王保固回函卡

防傾王乃是泓明科技最新推出的汽車避震器調整配件,讓大家以平易的價格,便可使愛車的避震系統升級。

原理
防傾王具有極耐重壓卻不過度回彈的特性;因此裝置在彈簧線圈之間,可有效分擔彈簧受壓縮的力量,因而減少車輛轉彎時車身的傾斜量。
專利
世界首創專利技術,防傾王可單方向直接加硬彈簧壓縮部分之避震行程,完全不減少 避震行程,不損失舒適性;和傳統裝在避震筒心中間之“饅頭”完全不同,也不像“饅頭”會因限制行程而造成減震筒彎曲漏油。
作用
防傾王回彈力極小,使車輛在出彎回正時,不會有因過度回彈所造成的車身晃動,亦可防止過坑洞後的餘震,確實提升行車操控性,並保留原廠舒適性,這是坊間眾多改裝避震器所做不到的。
材質
並以重工業等級之緩衝強化特殊透明膠料,來造就出如同百萬等級車輛才有的操縱舒適度;防傾王絕非其他仿冒品以低廉橡皮來頂替可比擬。
效果
防傾王以強韌膠料支撐住整圈彈簧,直接減少轉彎車輛的側傾程度,提升彎道操控性,強化過彎極限;並減少連續彎道或換車道的車身晃動,亦消除過坑洞的晃動漂浮感,可有效提升舒適性防止暈車。
安裝
安裝防傾王時完全不用拆卸原車避震零件,不影響保固保險,任何狀況下其安全性皆不低於安裝之前。
調整
防傾王首創可由安裝組數來自由調整硬度,絕對可達到您所要的硬度;對於常載重或有改重低音的車輛來說,防傾王絕對是最佳的選擇!!
控制
而且防傾王對過坑洞彈跳有極佳的抑制效果,只改短彈簧配原廠筒身因阻尼不足彈跳的情形,裝防傾王有絕佳的改善效果。
改裝
已裝改裝避震器常高速過彎的車輛,裝防傾王可增加彈簧極限硬度,可防止下沉過多導致輪胎磨到內龜板的意外。
價格
一般車輛使用的規格全車份含工資約在3500至4900元之間﹝各車款因使用規格不同而有所小差異﹞,不過是相當於加幾次汽油的開銷;在這景氣低迷的時機,便宜又有效的防傾王絕對是消費者最佳的選擇。
保固
防傾王經過嚴格的測試和品管,有基本保固一年 二萬公里或二年不限里程保固,願意提供行駛報告及愛車照片以協助測試者,可享有進階保固延長至兩年不限里程。保固期內基本保固可享有免費三次(進階保固五次)回原裝配車廠檢查束帶 。

[ GO TOP 回防傾王統整頂端]


防傾王 產品介紹

開車過彎會傾斜嗎? 跑山路會暈車嗎? 想提升原車安全舒適性嗎?

改裝短彈簧會跳嗎? 改裝避震器仍不夠硬嗎? 不想花大錢嗎?

裝防傾王就可完全滿足您的需求,無效退費,保固 二年不限里程!!

減少過彎傾斜量 提升行車操控性強化過彎極限

保留原廠舒適性 減少換車道時的車身晃動漂浮

硬度可自由調整 首創可由安裝組數來改變硬度

不過度回彈漂浮 有效防止過坑洞後的餘震彈跳

不減少避震行程 唯一裝在彈簧線間而不傷筒身

合任何線圈彈簧 已換短彈簧改裝避震也可加裝

免拆卸避震零件 任何情況無損安全不影響保固

世界首創之專利 單向加硬彈簧來分擔支撐避震

保二年不限里程 工業級緩衝材可長期受大衝擊

☆ 防傾王材質報告

☆ 防傾王材質報告_PDF檔

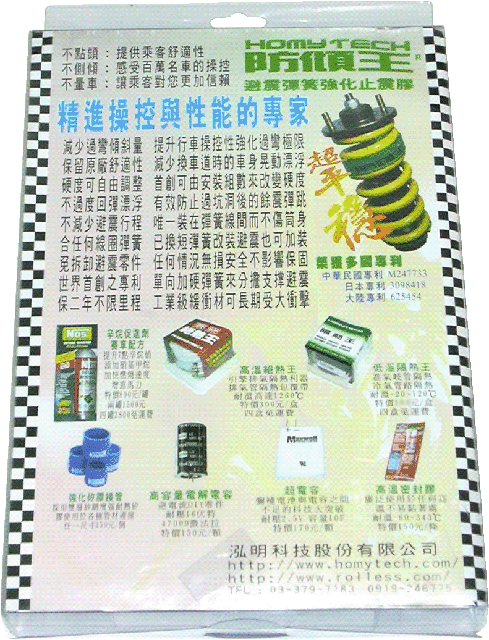

英文版包裝

中文版包裝

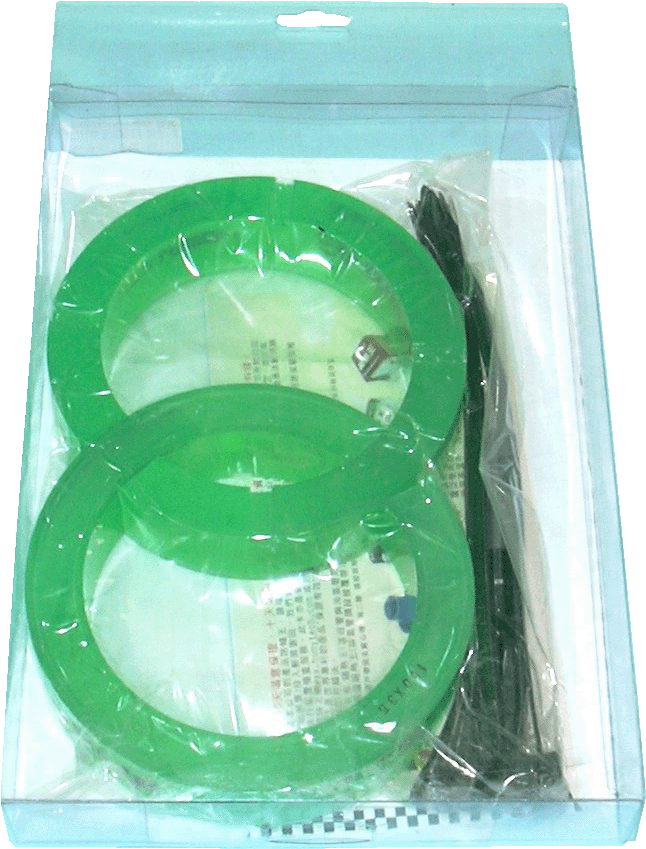

包裝內容物

[ GO TOP 回防傾王統整頂端]


Auto-Online 雜誌 防傾王 精采報導!!
防傾王

原廠避震器

改裝避震器

改短彈簧

防傾桿

直線舒適度(坑洞)

最佳

差(極硬)

中(硬)

彎道舒適度(暈車)

差(晃動)

最佳

中(回彈)

彎道舒適度(坑洞)

差(硬)

最差

(硬+回彈)

彎道側傾量

小 ~ 最小

(可依需求增加防傾王數量)

最大

最小

中 ~ 小

安裝時間

30 ~ 60分鐘

原廠配備

半天

半天

1 ~ 2小時

操控性

差(反應慢)

最佳

中(過度反應)

車高

不變

原廠車高

可改變

降低

不變

煞車車

頭下沉

最少

完工價

3,500 ~ 4,900

原廠配備

2 ~8萬

5仟 ~ 1萬

6仟 ~ 1萬

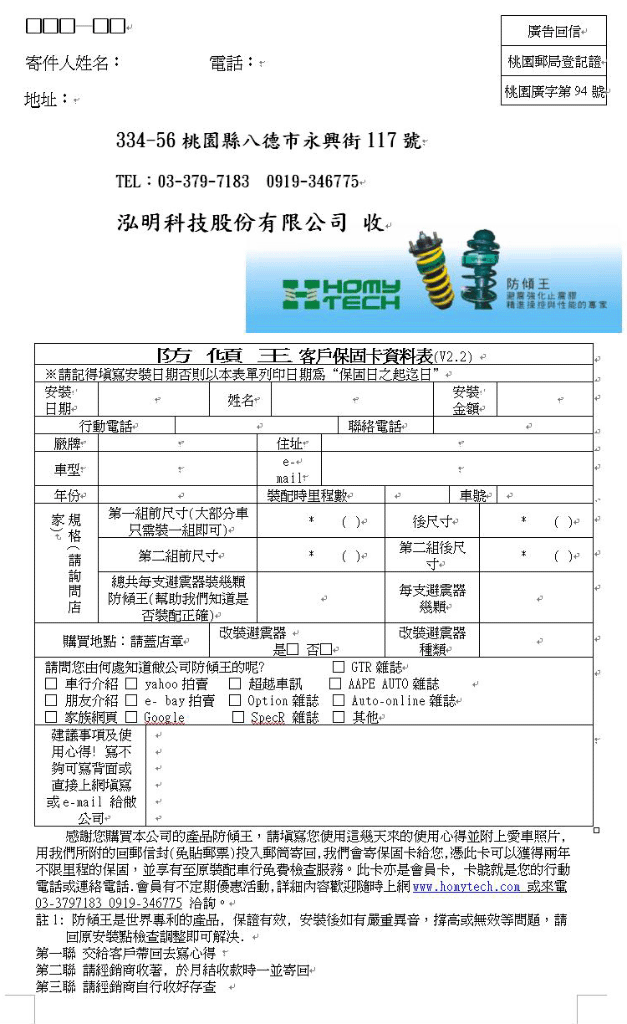

下載防傾王保固回函卡



台灣產物保險1000萬元產品責任險

保單號碼:21-87字第93000008號

※請注意! 防傾王為性能加強元件,

無法保證增加原廠避震器壽命,

並請遵循交通規則行駛※

[ GO TOP 回防傾王統整頂端]


下載防傾王保固回函卡[請點此下載]

[ GO TOP 回防傾王統整頂端]


什麼是複式係數彈簧呢?

彈簧的彈簧係數﹝K值﹞並非為常數,而是集多種K值於一身的彈簧。

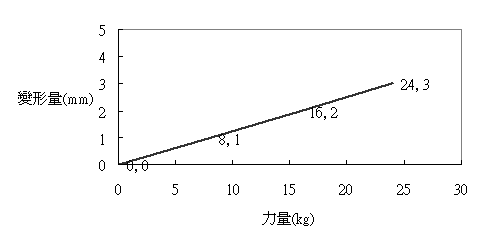

傳統彈簧的力量與變形量的示意圖可以由圖一看出其接近為一直線,彈簧係數就是的比值﹝ex:K=定值=8

圖一

所以一般坊間有說到 8kg or 6kg 的彈簧,其實就是指每1mm 變形需要8kg 的力量的彈簧,單位是 , kgf 是指力量單位而非質量單位,中文可以翻譯為每mm 多少“公斤重”。
當增加了防傾王以後可以在輪胎的中立點以上增加K值;中立點是指車子坐人後輪子所處的平衡位置。
其圖形可以為圖二所示:


由於防傾王的優異設計與特殊膠料材質特性,您可自由調配各種厚度來達成各種K值的變化。如果您用了兩種不同厚度的防傾王則K值的變化將更為多樣,且不同的厚度也可以決定您所要開始變化K值的地點。
如圖三所示:

越剛好的厚度就越會在中立點開始轉折,差越多的厚度就會越在後期轉折。越多組的防傾王轉折的幅度就愈大,當彈簧上所有的間隙都被防傾王填滿時就是最硬的時候了。這時候彈簧幾乎不可能損壞,因為所有的力都被防傾王吃掉了。
我們敢保證防傾王在正確的裝配下於保固期內是不可能損壞的,因為防傾王所使用的高級膠料材質本來就很習慣在極端惡劣情形下運作。從此您不用在煩惱需要用何種K值的彈簧了,直接加裝防傾王就可以讓您的彈簧直接升級為複式係數彈簧!



[ GO TOP 回防傾王統整頂端]


防傾王 減少過彎傾斜量

過彎傾斜原因
讓我們來研究一般見到的車輛過彎傾斜原因及細部過程分解:車輛在轉彎時,離心力會造成重量的轉移,會由中央移至外側;這時內側的彈簧因為荷重減少而伸展,外側的彈簧因為荷重增加而壓縮,也就造成車身的傾斜;重量轉移得越多,車身就傾斜得越利害。 而當速度仍持續增加或轉彎半徑縮小時,離心力就越大,也越多重量轉移到外側;當全部重量轉移到外側輪時,外側彈簧會劇烈下沉﹝因為另一邊的荷重全壓過來了,將彈簧壓縮到剩下一半的長度﹞,這時內側車輪就會離地浮起,然後就是翻車。
額外的支撐
而防傾王則給予外側彈簧在壓縮方向額外的支撐,讓它不會下沉那麼多,車身也就不會傾斜那麼多,就不會翻車了。有改過避震器的人都知道,當彈簧越硬時,轉彎時車輛的傾斜量就越小,也就更不易翻車,這是一般人改避震器的原因;而防傾王則讓外側彈簧在中立點以上壓縮方向變得較硬,自然也讓車輛更不易翻車更加安全,所以防傾王是極為有效之安全部品。
入彎

所以從入彎口到彎道頂點的這段過程中,外側彈簧是在進行“壓縮”的動作,裝了防傾王能直接加強彈簧抵抗壓縮的能力,有減少側傾防止翻車的功能。當然重量導致彈簧壓縮,自然就是把能量儲存到彈簧上,以及轉移至墊在彈簧圈中的防傾王之中;而減震筒在壓縮的過程中已將一部分的能量轉為熱能,墊在彈簧圈中的防傾王也像減震筒般將部分能量轉為熱能。

出彎
而接著從彎道頂點到出彎口的這段過程中,因為前輪開始回正,所以離心力開始減小,重量也開始由外側移回內側彈簧,所以這時外側彈簧開始進行“伸展”的動作,車身傾斜角度也開始變小。當外側避震在伸展時,減震筒及防傾王又將伸展的一部分力道轉為熱能,所以車身能平順穩定的回復正中而較沒有多餘的回彈力造成車身搖晃;就算緊接著過下一個反向彎道或連續彎道,不太會有上一個彎的“餘震”來干擾。
視覺效果
一般人改避震器的原因,除了要增加避震硬度以減少側傾之外,當然還想藉著降車身來降低重心及改善視覺效果。防傾王並沒有降低車身的功能,安裝之後並不改變車高,或可視需要做小幅度的撐高。 但是並非所有的車子都需要或是適合降車身,例如一些休旅車甚至想撐高車身,所以個人需求不同,改裝避震器並非人人都合適的。
過彎極限
那些轉彎坳到會翻車的改硬避震的改裝勁車,其實他們的過彎極限已經遠高於原廠未改。例如:同一個彎改硬避震的車開到100過彎會翻一圈,而原廠未改的同款車可能同一個彎開到60過彎就會翻到兩圈。 如果同一個彎改硬避震的車過彎會翻車,而原廠未改的同款車用同樣速度過同一個彎反而不會翻,那改那組避震器則失去意義。原廠避震器加裝防傾王雖然不能達到和有降車身的改裝避震器一樣的過彎極限﹝因為沒有降低車身﹞,但至少較甚麼都沒裝更接近改裝避震器的過彎極限;若是裝了兩三組防傾王時,在多起伏路況差的狹窄山道上,其過彎極限有時還能勝過短避震行程的改裝避震器。
價格
防傾王的價格不到改裝避震器的1/4,就像RX-8雖然性能不如數倍價格的法拉利,但至少性能優於一般的房車一樣的道理。所謂一分錢一分貨,花100元有100元的效果,和花20元就有80元的效果,你選哪一個?而且不是每個人都需要有100元的效果,當你只要80元的效果時,你選哪一個?

[ GO TOP 回防傾王統整頂端]


防傾王 保留原廠舒適性

“防傾王”減少連續彎道或換車道的車身晃動,亦消除過坑洞的晃動漂浮感,可有效提升舒適性防止暈車。確實提升行車操控性,並保留原廠舒適性,這是坊間眾多改裝避震器所做不到的。

[ GO TOP 回防傾王統整頂端]


防傾王 硬度可自由調整

安裝一組”防傾王”所增加的彈簧硬度,是適合大部分車輛穩定行駛及減少暈車的現象;而想要有較高的過彎極限,則可以加裝第二組,甚至第三組,則可獲得高價改裝避震器才能達到的過彎極限,但卻能保有原廠避震才有的舒適性。

[ GO TOP 回防傾王統整頂端]


防傾王 不會過度回彈漂浮

“防傾王”具有極耐重壓卻不過度回彈的特性,因回彈力極小,使車輛在出彎回正或換車道時,不會有因過度回彈所造成的車身晃動,亦可防止過坑洞後的餘震。

[ GO TOP 回防傾王統整頂端]


防傾王 不減少避震行程

“防傾王”首創可直接加硬彈簧而完全不減少壓縮行程,不損失舒適性;和傳統裝在避震筒心中間之“饅頭”完全不同,也不像“饅頭”會因限制行程而造成減震筒彎曲漏油。

[ GO TOP 回防傾王統整頂端]


防傾王 免拆卸避震零件

安裝”防傾王”不需拆卸原車任何零件,可在路邊快速安裝拆卸以調整硬度。因為不拆卸任何零件,所以完全不影響安全結構;在任何的情況下,安全性皆不會低於安裝之前,這是市面上唯一能辦到這一點的避震改裝品。

[ GO TOP 回防傾王統整頂端]


防傾王 世界首創專利技術

"防傾王" 可單方向直接加硬彈簧中立點以上壓縮部分之避震行程,世界首創之專利技術

本公司產品已榮獲多項專利,專利證書如下,其他多國專利仍陸陸續續在申請中, 請勿仿冒



中華民國專利證書

專利號碼:新型第M247733號

專利授權人:陳彥明、陳德仲

新型名稱:彈簧加強器

中華民國商標註冊證

商標註冊號數:01104223

商標授權人:泓明科技股份有限公司

產品名稱:防傾王

中華民國商標註冊證

商標註冊號數:01134059

商標授權人:泓明科技股份有限公司

產品名稱:HOMYTECH

大陸專利證書

專利號碼:證書號第625454號

專利授權人:陳彥明、陳德仲

新型名稱:彈簧加強器

日本專利證書

專利號碼:登錄第3098418號

專利授權人:陳彥明、陳德仲

新型名稱:彈簧加強器

[ GO TOP 回防傾王統整頂端]


防傾王 一年或兩 年不限里程保固

“防傾王”經過嚴格的測試和品管,有基本保固一年兩萬公里,若您能夠將您的使用心得及愛車照片寄回本公司, 則可享有二年不限里程的保固。

[ GO TOP 回防傾王統整頂端]


全國首見防傾王最高品質與效能(ARTC測試報告)

本公司為求“防傾王”能有最佳的防傾效果及確保行駛安全性,不惜斥鉅資將“防傾王”送至”ARTC車輛研究測試中心”去做測試,相信這在國內避震器改裝品界應該算是一項驚人創舉,也是對自己的效果品質做最嚴苛的要求。

財團法人”ARTC (Automotive Research & Testing Center)車輛研究測試中心”(彰化縣鹿港鎮505鹿工南七路6號http://www.artc.org.tw )為國內首座符合國際測試標準的車輛研究測試中心,備有國內最大之實車性能測試道,如高速週迴道、綜合性能測試道、綜合耐久測試道….等等,其認證為世界所認同;所以國內各汽車廠都把車輛送至此處測試,以作為改進性能之依據,而不用再像以往般要送國外測試認證。

“防傾王”經過數天反覆多次的測試,由眾多精密儀器證明了其防傾能力的確較未裝之前進步許多,並能有效降低加諸於車身及乘客之G-Force(側向離心力),直接降低過彎時的拋離壓迫感,這都可以由最後的”定圓迴轉傾斜量檢測結果”(圖六)看出來。

由圖表六可看出來:“防傾王”不但有直接減少側傾提高舒適性,而且更能因側傾角度減小而更不易發生翻車意外,直接提升操控性。

而能有效降低側向離心力,則代表有加裝“防傾王”則可以配用更高抓力的輪胎;而不像原廠避震器若配用超高抓力的輪胎,則過急彎會因抓力太好造成車身過度傾斜而翻車;因為造成側傾的力量其實來自於輪胎抓力產生的向心力加上轉彎的離心力,所以輪胎和避震最好同時升級,才能有更匹配的表現。

而較小的過彎離心力意味著賦予車輛更高的過彎極限,一些設定校調改裝得當的車輛,可以做劇烈的操駕而不會讓紙杯中的水潑灑出來;要做到這點,則要設法降低過彎時加諸於車身及乘客之側向離心力。

轉彎的側傾量變小,意味著車身的擺動行程及晃動幅度都變小,自然能做出更為敏捷的行駛動作,這能直接提升車輛在彎道中的操控能力;閃躲路上的障礙甚至動物的操控能力被譽為”主動安全” ,已成為各歐美車廠的發展重點。

相信這種大手筆的測試對仿冒者而言是絕不可能去做的,他們所用的廉價橡皮硬度過軟,根本無法承受劇烈的壓縮衝擊,有可能在急彎中因為支撐力不足而造成翻車;而且他們竟賣得比我們還貴,你敢用全車的性命去支持不敢作測試的仿冒者嗎??


泓明科技防傾王測試報告 編號:B92GP093
受委託代測單位:

財團法人 車輛研究測試中心

ARTC (Automotive Research & Testing Center)

彰化縣鹿港鎮505鹿工南七路6號

http://www.artc.org.tw

檢側儀器:

非接觸式光學第五輪速度計 DATRON u-EEP 5

非接觸式光學位移計 DATRON H-sensor

資料擷取系統 u-MUSYCS

陀螺儀 Crossbow DWU

環境監測器 ROTRONIC IDL36K-805

測試條件:

測試日期: 2003年05月23日~06月02日

測試地點: 綜合性能側道,煞車能測試道

環境溫度: 26.6~28.6度C

風速: 3.62m/s~6.57m/s

測試空重: 1,233kg

測試總重: 1,403kg (測試車空車重+配重+儀器+測試員)

輪胎規格: 195/55/R15 (FEDERAL)

胎壓: 前2.1kg/cm^2 , 後2.0kg/cm^2

測試車車寬: 1695mm

測試車廠牌: 中華 VIRAGE (AT6檔,1800cc)

引擎號碼:4G18AH2370


檢測標準及程序:

測試內容:執行定圓迴轉測試,分別測量未改裝及在懸吊彈簧加裝”防傾王”時瞬態及穩態之車輛傾斜量.

測試項目:定圓迴轉傾斜量測試

a.一般未改裝前測試:

車輛以測試條件之車速進行半徑20公尺順時針及逆時針兩方向定圓迴轉測試,逐漸增加車速量測各側向加速度下之車輛傾斜角 度,當車輛無法穩定行駛在半徑20公尺之定圓時則完成該項測試,圖三所示為定圓迴轉測試過程.

圖一 前避震未改裝前

圖二 後避震未改裝前

圖三 定圓迴轉測試過程





b.加裝“防傾王”委託件測試:

將委託件換裝於測試車,依上述方式進行測試.

圖四 前避震加裝“防傾王”之後

圖五 後避震加裝“防傾王”之後



定圓迴轉傾斜量檢測結果:

執行半徑20公尺定圓迴轉測試,量測之數據如圖二所是,途中分為未改裝與加裝“防傾王”後分別進行順時針及逆時針兩方向測試.

圖六 定圓迴轉傾斜量檢測結果

[ GO TOP 回防傾王統整頂端]


防傾王材質介紹

本公司所研發的避震強化止震膠─防傾王,一推出就大獲好評,其優異的過彎支撐性及強效的吸震力讓許多人非常好奇這材質到底是何方神聖 。

防傾王的材質並非一般到處可見的橡膠,你若是有見過實物你就知道它絕非橡膠,因為橡膠是無法做成透明的。它算是極為特殊的一種“類固態膠”,不但能將絕大多數的衝擊力轉化為熱能,而且有某種程度的“自我修復現象”。

當你去車行裝防傾王時,有時你會看到明明出廠時已經切開的缺口,在乾淨的環境下放一段時間,它卻又會再度自己黏合回去。所以有時你會看到老闆還要把自己又黏合回去的缺口重新用力拉開,甚至拉開時還會有“啪”的一聲,你就知道這材質的“自我修復現象”有多誇張 。

這類分子間鍵結力極強而有“自我修復能力”的材質,從70年代冷戰時期就一直是美蘇航太科技研發的重點之一 。因為要作為太空裝的材質,必須能承受太空中高速碎屑的衝擊;這些碎屑常常以極高速度飛行,其威力就像子彈一般 ;而且受衝擊處若是有傷痕,必須要有快速的“自我修復能力”,來防止因內外壓力差所造成的“應力集中”於傷痕處,造成裂口而導致漏氣失壓 。而作為防傾王的材質,雖不需要用到像太空服那種“超高速自我修復能力”等級的材質 ﹝到這等級的材質其造價高於同體積的黃金﹞,但要有“慢速自我修復能力”及有“衝擊轉熱能”的超高阻尼支撐力,一般造價也是要極高 。

這種材質的製程極為耗時且複雜,一般從純液態的原料凝固成果凍般的初胚就要數小時的時間,而且加熱溫度控制極為重要 。 然後初胚要送入烤爐內逐步加熱再冷卻反覆數次才會漸漸調整到所要求的特性。一般這步驟要耗費數天,光烤爐的電費就要很多錢,更別說工時所花的人事費用 。

我們經過非常密集的反覆測試﹝感謝財團法人ARTC車輛測試中心協助測試認證﹞,才發展出這種可以用來當防傾王的特殊材質,絕非一般極壓高溫下劣化快速之廉價橡膠可比擬的 。

像市面那些上仿冒品竟然用極度廉價的橡膠來頂替,不要說一顆1500,就算四顆1500都還算太土匪 !雖然產品的價格越低,能接受的人越多,但是一切要憑良心做事 ;若只為了壓低售價搶市場而使用廉價橡膠來頂替防傾王 ,到時害消費者因為橡膠阻尼支撐力不足造成回彈過度而翻車,這根本是謀殺的行為 !

☆ 防傾王材質報告
☆ 防傾王材質報告_PDF檔

[ GO TOP 回防傾王統整頂端]


防傾王材質報告

本公司防傾王主要為碳基化合物,圖一係使用 HITACHI S-3500N 掃描式電子顯微鏡拍攝防傾王破斷面部分, 可知本材質於切斷時會有細小的碎屑產生, 並黏附於表面, 觀測方法採用真空電鍍黃金薄膜於防傾王上以後再進行觀測, 其材質成分可由圖二之EDS 圖譜得知, 材質主要分別為C(6),O(8),Si(14),Cl(16), 其原始量測資料數據如附錄一 。

圖一 防傾王碳基化合物 電子顯微鏡(SEM) 120倍放大圖

圖二 防傾王碳基化合物 材質分析圖(EDS)



附錄一 防傾王材質報告之原始量測資料數據

※以上報告 特別感謝中央大學 超塑性實驗室 李雄老師 支持教導!!

[ GO TOP 回防傾王統整頂端]


防傾王售價(含工資)

以下所列是防傾王原始尺寸, 共有六十多種尺寸, 可對應所有轎車的圈狀彈簧,每一組價格是指一組前輪用或一組後輪用的價格,所以每台車需裝兩組防傾王,除特殊狀況外不要只裝半組, 以免效果不良,不同系列的裝法可參考這裡

(2)表示每組防傾王內有兩顆 (4)表示每組防傾王有四顆

55*13(4)
$1,850













 90* 8(4)

$1,900

 90*11(4)
 90*13(4)
 90*15(4)
 90*17(4)
 90*20(2) $1,450
 90*25(2)






100* 8(4) $2,000
100*11(4)
100*13(4)
100*15(4)
100*17(4)
100*20(2) $1,450
100*25(2)






110*11(4) $2,100
110*13(4)
110*15(4)
110*17(4)
110*20(2)
$1,600
110*25(2)
110*30(2)
110*35(2) $1,850




130*12(4) $2,200
130*15(4)
130*17(4)
130*20(4)
130*25(2) $1,750
130*30(2)
130*35(2)
130*40(2) $1,850

150*12(4) $2,500
150*15(4)
150*17(4)
150*20(2) $1,850
150*25(2)
150*30(2) $1,950
150*35(2)
150*40(2) $2,050
150*45(2)
150*50(2) $2,300

170*15(4) $2,700
170*20(4)
170*25(2) $2,150
170*30(2)
170*35(2)
170*40(2)
170*45(2) $2,200
170*50(2) $2,350




185*20(2) $3,100
185*25(2) $2,350
185*30(2)
185*35(2)
185*37(2) $2,450
185*40(2)
185*45(2)
185*55(2) $2,850
185*60(2)




200*20(2) $1,725
200*25(2) $2,250
200*30(2)
200*35(2)
200*40(2) $2,450
200*45(2)
200*50(2) $2,650








[ GO TOP 回防傾王統整頂端]


防傾王尺寸如何決定

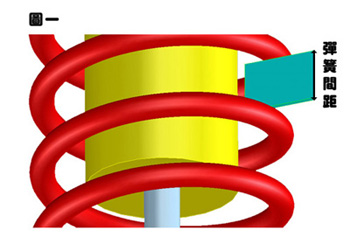

間距的測量
要使用本公司提供之“厚度規”來測量,測量時最好車輛兩前座都有坐人,行駛至水平的平坦地面來測量,絕對不可撐高車身來量,不然會導致尺寸錯誤!這樣量出來的尺寸才能使效果達到最佳,也較不會有問題,非常重要!!

將“厚度規”插入欲裝防傾王的彈簧圈之間,看何種厚度最接近。一般以間距變化較少,間距較大處為理想裝設位置。須注意的是,防傾王因為中央底部“彈簧定位溝”的深度為2mm深,所以裝上後的實際有效厚度,為標示規格厚度再減2mm。

一般為了保持直線定速行駛時的舒適性,建議使用裝好後會差2mm就夾到的厚度,所以一般量到的間距,應就是最適用的規格。盡量避免使用過厚的防傾王,尤其是前避震;使用過厚的防傾王易在原地轉方向盤時產生摩擦噪音,在高速行駛時會漂浮不穩定;但是若是防傾王和彈簧間離5mm以上,會效果不足,所以厚度的拿捏是非常重要的。

建議做法是最好每輛都測量過再訂貨較保險,不然訂錯了更麻煩。因為就算是同一款車,不同批的避震間距就可能不同,所以要注意!!

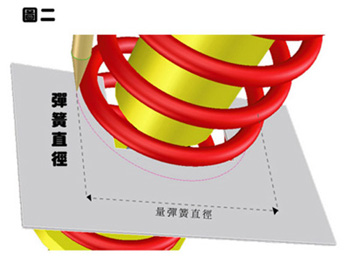

外徑的測量

首先測量欲裝防傾王的彈簧圈的外徑,原則上以剛好大過外徑的防傾王為理想尺寸。
例如說:測量的彈簧圈外徑是140mm,則要用150mm外徑的防傾王,而非130mm外徑的防傾王,不然裝好之後,開口處會過大。
但若彈簧圈外徑只比最接近的防傾王大不超過5mm的話(例如 135 mm),則仍可使用該規格的防傾王。當然用150mm外徑的防傾王裝在140mm 外徑的彈簧圈上,開口處會有些重疊,若是重疊處會干涉到其他部分時,請將重疊處切除。

[ GO TOP 回防傾王統整頂端]


防傾王標準安裝程序 (V2.0)

1. 保持微笑, 詢問客人的需求, 了解客戶想要改善哪些部分。

2. 將車身開上全車可以撐起的大型頂高機(大龜), 開上去就好! 先不要做任何動作。

3. 量測每一個輪胎到輪拱間的距離(紀錄於表一)

表一
右前輪
左前輪
右後輪
左後輪
輪胎上緣到輪拱的間距(cm)
-
-
-
-

4.  加上海綿塊將車身撐高(將大龜上的小龜撐起)

5.  取下輪胎。

6.  下搖臂墊上約30cm 厚度的木塊 (目的要讓小龜放下時車身可以完全由下搖臂下方的木塊承受車身重量, 此時減震筒與彈簧會回復到幾乎正常行駛狀態, 一般來說會多一點點)

7.  取量測規量測彈簧間距, 思考判斷該車要裝哪裡就量哪裡(以客人的需求為主), 量什麼尺寸就裝什麼尺寸, 原則上以放得進去的最大量規為基準, 彈簧圈超過四圈以上的車種以放不進去的最小尺寸為準!

8.  取量測尺(捲尺)量測彈簧圈徑, 圈徑選擇原則為量測出的尺寸若為14cm 則需使用150mm (大一級的原則), 防傾王裝配完以後開口不可以大於2cm,不同尺寸有不同的裝法,請參考網頁 防傾王安裝方法 一文

9.  取該決定尺寸裝配於每一個彈簧, 原則上,前輪缺口朝引擎; 後輪缺口朝車頭, 特殊狀況再做調整

10. 降下小龜, 由車底或任何看得到防傾王的角度觀看防傾王與彈簧接合的情形, 原則如下:

        1.上下缺口的開口不可以大於2cm, 重疊一部分可以, 重疊超過4cm 表示尺寸用錯

       2.防傾王與彈簧的間隙不可以超過3mm(0.3cm), 超過也表示厚度尺寸太小,需用厚一級的防傾王

11. 裝上輪胎, 進行路跑測試, 看狀況如何, 看是否有異音或其他狀況, 一般汽車只要彈簧圈數大於四圈的都不會有噪音, 小於三圈的彈簧目前異音狀況較多, 請與本公司密切配合, 即將有產品問世

12. 重新上大龜量測輪胎到輪拱的距離, 與表一留下來的資料對照, 如有撐高超過2mm 表尺寸裝配錯誤(太厚), 需重新做更換

13. 請客戶填寫顧客回函裡面的表單, 撕下最上面一聯給客戶, 下面兩聯留著, 其中一聯於本公司請款時一並附上給本公司做後續追蹤使用, 如此客戶方可享兩年保固(如有填寫心得及附上愛車照片), 本公司會寄出保固卡給該客戶,完全沒有寫就沒有任何保固

14.感謝您與本公司一起合作共創雙贏, 良好的服務可以帶來更多的客戶與商機

[ GO TOP 回防傾王統整頂端]


防傾王尺寸規格量測器

右側圖為原始量測器之縮圖, 請點擊連結至原始圖片後, 儲存此圖片檔案於您的電腦, 再於列印設定處, 將紙張設定為 A4 (210mm*279mm), 即可列印出正確的尺寸規格量測器

或者, 您可點擊下方連結, 下載PDF檔的尺寸規格量測器, 再直接列印即可!

*尺寸規格量測器 [PDF檔]

列印完成後, 請您再用尺量測確認, 0~10 為 1公分 , 量測器之總長為 28 公分



[ GO TOP 回防傾王統整頂端]


防傾王各系列安裝之方法



安裝前可視情形在防傾王上下接觸面及所有凹槽塗上一點車身或輪胎用的粗臘作為潤滑,可防止產生摩擦噪音。 安裝前請將車身撐高,建議卸下後輪比較容易裝配。

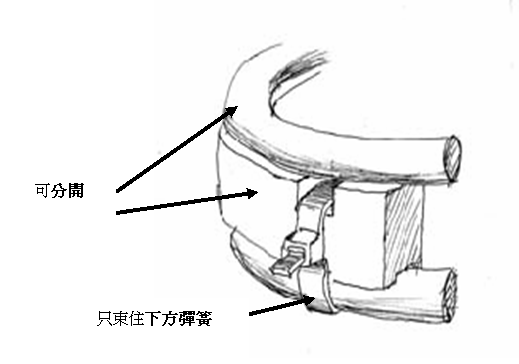

一般安裝方法

防傾王上有一圈凹槽的那面為下方,拉開後塞入彈簧線圈之間 ;然後把所有束帶鬆鬆的裝入防傾王上方的每個凹槽。然後旋轉防傾王到達正確位置後將所有的束帶拉緊,凸出來的束帶頭最好留在內側,不可朝上或朝下,以不會干涉碰觸其他地方為原則。





將車身撐高,將防傾王安裝在避震器線圈內﹝不要安裝在最上圈或最下圈﹞,先鬆鬆的把所有可以裝束帶的位置裝上束帶﹝每一種車的溝槽和定位的孔不盡相同﹞有凸環的那面向下如上圖。

旋轉防傾王到達你想放置的位置,然後將所有的束帶拉緊,然後用剪刀剪斷束帶,請預留約5mm的線頭,方便以後若有鬆弛時可用尖嘴鉗再度拉緊,但以不會干涉碰觸其他地方為原則。

線頭留在這個位置正面或反面,看您的彈簧離邊框的距離。凸出來的頭要留在如左圖所示的位置﹝朝內側或外側,不可朝上或朝下﹞,放下車身檢查,完成。


較大間隙及裝兩組「對頂」的裝法

一些“較疏”的彈簧,其彈簧線之間的間距若大過現有規格的厚度,請用此種“對頂”的方式裝配。 兩顆的厚度不要差太多,其厚度總合要等於彈簧線之間的間距;為避免撞擊摩擦噪音,請在接觸面薄薄塗上一層車身或輪胎用的粗蠟作為潤滑。


一次裝兩組的方法
一些較“密”的彈簧,其彈簧線之間的間距若小於20mm(2公分) ,則最好一支彈簧一次裝兩顆,一方面較有效果,一方面可使用“對束”的方式來保護束帶,以免被過於靠近的彈簧線夾到束帶。 因此有些厚度小於20mm的防傾王本公司在出貨時就是為四顆一組,裝配時採這種對束”的方式,來增加效果及保護束帶;而厚度大於20mm的都是兩顆一組,用前述的第一種裝法便可。

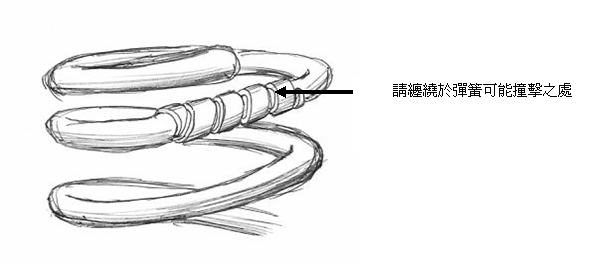

捲式束帶安裝方法

若上方彈簧線的末端和下一圈彈簧線很近,則在重負荷壓縮時有時會有互相撞擊之可能,會造成“扣扣”聲 。

因此請將捲式束帶包覆在彈彈簧線上有可能互相撞擊的區段﹝包一~兩層﹞,以防止互撞噪音的產生。

請檢查後確實鎖回後輪再放下車身,然後慢速前後移動車輛,再檢查一遍就完成裝配。

























































































































[ GO TOP 回防傾王統整頂端]


各車種參考防傾王尺寸價格表

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z



ALFA ROMEO 愛快羅密歐

AUDI奧迪 [車主心得]



BENZ賓士 [車主心得]

BMW寶馬

BUICK別克



CHRYSLER克萊斯勒 [車主心得]

CITROEN雪鐵龍



DAIHUTSU大發



FIAT飛雅特 [車主心得]

FORD福特 [車主心得]

FORMOSA台朔 [車主心得]



HONDA本田 [車主心得]

HYUNDAI現代  [車主心得]



JAGUAR 積架

JEEP吉普



KIA起亞 [車主心得]



LAND ROVER路華

LEXUS凌志 [車主心得]

MAZDA馬自達 [車主心得]

MITSUBISHI三菱 [車主心得]



NISSAN裕隆 [車主心得]



OPEL歐普 [車主心得]



PEUGEOT寶獅標緻 [車主心得]

PORSCHE保時捷



RENAULT雷諾 [車主心得]



SAAB紳寶 [車主心得]

SSANGYONG雙龍

SUBARU速霸陸 [車主心得]

SUZUKI鈴木 [車主心得]



TOYOTA豐田 [車主心得]



VOLVO富豪

VW福斯 [車主心得]

[ GO TOP 回防傾王統整頂端]


防傾王裝配位置及其效果差異

直捲式彈簧

對於一般等間距﹝每圈間距相等﹞等圈徑(每圈直徑相等)的“直捲式彈簧”而言,裝在不同圈,效果並無太大差異。但不可裝在最下面的間距,因為壓縮時會卡到下座或壓斷束帶,建議裝在由上方數下來第一~二個間隙較好。

若是上方彈簧線的末端和下一圈彈簧線很近,則在重負荷壓縮時有互相撞擊之可能,會造成“扣扣聲”;此時可以將防傾王之裝配位置沿線圈往上旋轉上移,讓防傾王靠上方的一端在車子放下來時剛好被夾到,這樣就可防止“彈簧互撞”的情況發生。



變螺距彈簧
至於不等間距(沒有每圈間距相等)或不等圈徑沒有(每圈直徑相等)的“變螺距彈簧”而言,則要選擇上下圈徑較接近,彈簧間距較大且間距變化較少之處來裝防傾王。

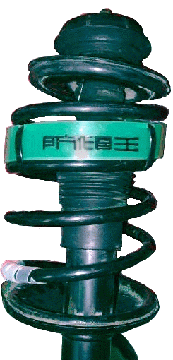

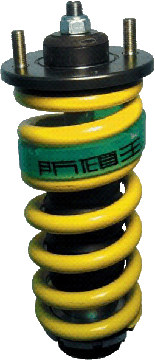

所以一開始要先決定裝設的位置,再測量裝設處的圈徑和間距,才能決定使用何種尺寸的防傾王。 至於開口的方向,在中間有減震筒穿過的那種彈簧上,開口方向並無太大差別,最好開口朝內較美觀。而有些後避震的彈簧和減震筒是裝在不同位置的,這種彈簧一般都會微微彎曲,因此開口朝後方較不會有噪音。

但不可裝在最下面的間距,因為壓縮時會卡到下座或壓斷束帶。若是上方彈簧線的末端和下一圈彈簧線很近,則在重負荷壓縮時有互相撞擊之可能,會造成“扣扣聲”;此時可以將防傾王之裝配位置沿線圈往上旋轉,讓防傾王靠上方的一端在車子放下來時剛好被夾到,這樣就可防止“彈簧互撞”的情況發生。



[ GO TOP 回防傾王統整頂端]


防傾王與其他牌比較表

  防傾王 他牌
優點 防傾王具有極耐重壓卻不過度回彈的特性 沒有辦法做到,因為過軟容易變型,無法耐重壓
效果 防傾王以強韌膠料支撐住整圈彈簧,
直接減少轉彎車輛的側傾程度,
亦消除過坑洞的晃動漂浮感,
可有效提升舒適性防止暈車。
由於尺寸過少,效果有限。且可能反而讓車輛升高造成重心升高的反效果 .
尺寸 開發 68種以上尺寸,符合每台車細膩的需求,為每種彈簧量身訂作,每0.2~0.5cm就一個尺寸,完全保護消費者的彈簧。 只有數種尺寸,無法符合每台車型的需求。尺寸過大或是尺寸過小,都嚴重造成彈簧嚴重變形 ,大多數尺寸都無法保護彈簧一整圈
材質 採用高科技聚酯型高分子膠料,所以在高溫下不會脆化,膠料透明無暇,可以清楚的看出內部無雜質且無氣泡。是其他二手料雜料無法比擬的 . 使用一般膠料或二手料 ,或高參雜的雜料因此顏色不透明,高溫下使用嚴重脆化, 無法辨識裡面的品質,任何氣泡或是雜質都會影響壽命。
專利 為世界首創之專利技術 , 專利內實施例多達十種以上,台灣 M247733號, 日本3098418號 ,大陸 625454號 延伸的小範圍專利
ARTC ARTC測試,轉彎有助於降低傾斜量, 編號 :B92GP093 沒有做過任何測試、安全上沒有保障
安裝 安裝防傾王時完全不用拆卸原車避震零件
不影響保固保險,車子不撐高,平常狀況下量測,任何狀況下其安全性皆不低於安裝之前
由車種去判讀尺寸大小,沒有詳細量測
1 0天滿意保證

1 0天滿意保險是車界中絕無僅有的,於購買始至 1 0天內消費者可以全額退還防傾王材料錢。

沒有任何鑑賞期,貨物既出概不退還 。









Loading

首頁 | 關於我們 | 交換連結 | 經銷伙伴 | 露天賣場 | Yahoo賣場 | 泓明部落格 | 防傾王部落格 | Facebook

泓明科技股份有限公司 著作權所有 侵害必究 © HOMYTECH CO ., LTD. ALL RIGHT RESERVED

Tel:886-3-379-7183;Fax:03-3792798;Skype:homytech; E-mail:sv(a)homytech.com ,為防止機器人(a)請改@ 謝謝 ~歡迎與我們聯繫~
