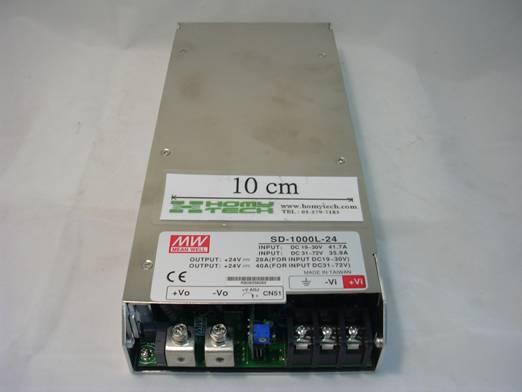

產品品名： 1000W 單輸出電源供應器 產品編號： SD-1000L-24
產品特性： • 1U 外型，高度 41mm • 功率密度高達 10.7w/inch 3 • 保護種類：短路、過負載、過電壓、過溫度 • 具有遙控開關 • 具有遙感功能 • 國際通用全範圍交流輸入 • 內建直流風扇強制冷卻 • 內建 12V ／ 0.5A 輔助電源 • 三年保固 規格說明： 輸出： • 直流電壓： 24V • 額定電流： 40A • 電流範圍： 0~40A • 額定功率： 960W • 波紋與噪聲（最大）： 150mVp-p • 電壓調整範圍： 23~30V • 電壓精度：± 1.0% • 線性調整率：± 0.5% • 負載調整率：± 0.5% • 啟動、上升時間： 500ms ， 50ms( 滿載時 ) 輸入： • 電壓範圍： 19~72VDC • 效率（ Typ. ）： 88% • 交流電流（ Typ. ）： 23.5A ／ 48VDC 保護： • 過負載：額定輸出功率的 105~125% • 保護類型：橫電流限制，異常條件移除後可自動恢復 • 過電壓： 30.8~35.2V • 保護類型：關閉輸出電壓，重啟後恢復 • 過溫度： 85 ℃± 5 ℃ • 關閉輸出電壓，溫度下降後自動恢復 環境： • 工作溫度： -20 ~ +60 ℃ ( 請參考 ” 減額曲線 ”) • 工作濕度： 20 ~ 90% RH 無冷凝 • 存儲溫度、濕度： -40 ~ +85 ℃ , 10 ~ 95% RH • 溫度係數：± 0.02%/ ℃ (0 ~ 50 ℃ ) • 耐震動： 10 ~ 500Hz, 2G 10 分鐘 ./ 周期 , X, Y, Z 軸個 60 分鐘 安規和電磁兼容： • 安全規範： IEC60950-1 CB TUV 認證通過 • 耐壓： I/P-O/P:2KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC • 絕緣阻抗： I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25¢J/ 70% RH • 電磁兼容發射：符合 EN55022 (CISPR22) • 電磁兼容抗擾度：符合 EN61000-4-2,3,4,6,8 Ａ級工業標準 其他： • MTBF ： 106.7K hrs min. MIL-HDBK-217F (25¢J) • 尺寸： 295*127*41mm (L*W*H) • 包裝： 1.94Kg; 6pcs/12.6Kg/1.15CUFT 備註： • 如未特別說明，所有規格參數均再輸入為 96VDC 、額定負載、 25 ℃環境溫度下進行量測。 • 波紋和噪聲測量方法：使用一條 12” 雙絞線，同時終端耀並連 0.1uf 的電容，在 20MHZ 帶寬下進行量測。 • 精度：包含設定誤差、線性調整率和負載調整率。 • 電源被式微細桶內元建一部份，需結合終端設備進行電磁兼容相關確認。 >>>>> EMC 測試方法的指引，請參照 http://www.meanwell.com 網站的 EMI testing of component power supplies. • 低輸出電壓情況下須減額輸出，具體請參照減額曲線圖。
