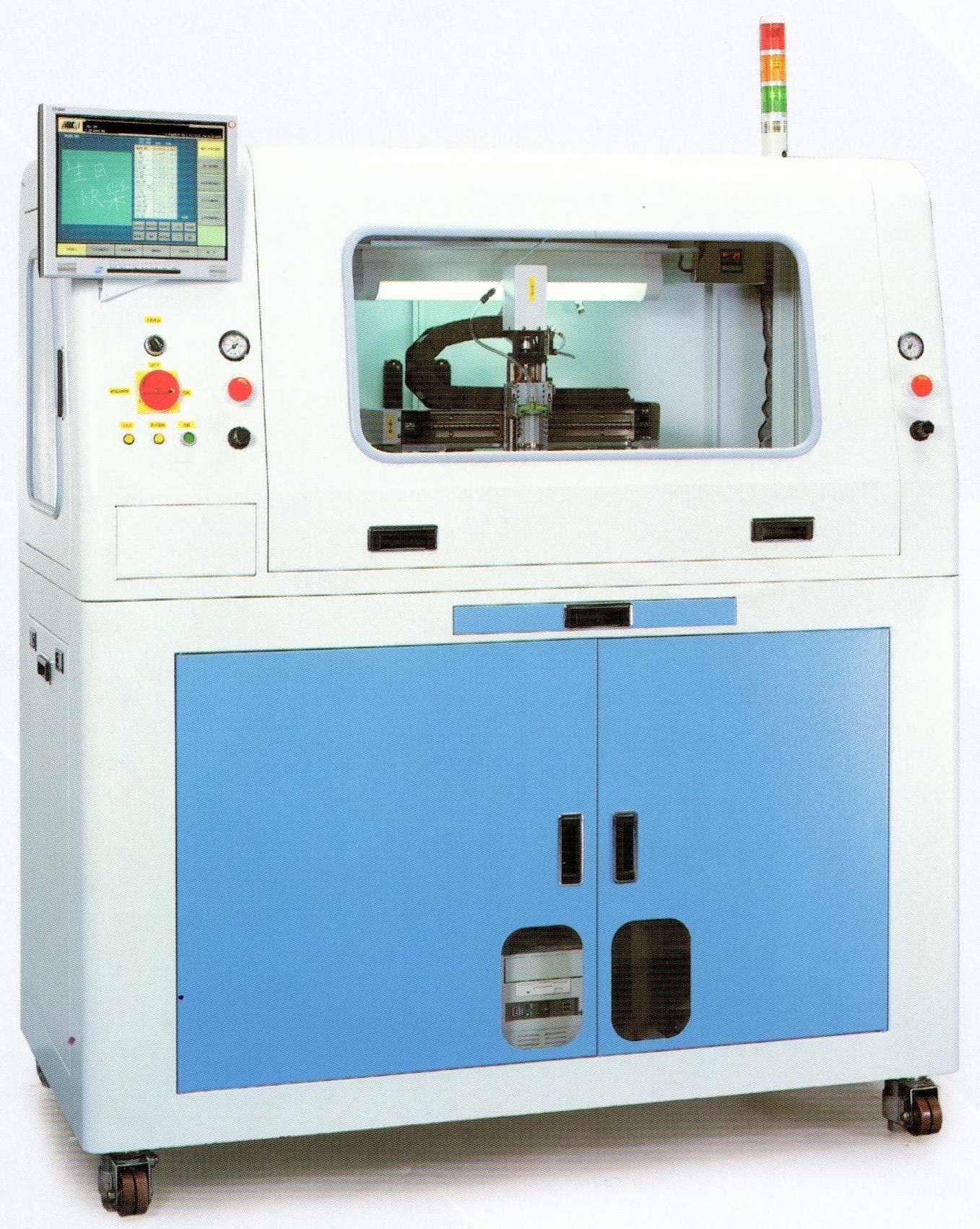

產品品名：自動點塗膠機系列

產品編號：FDP-300-ALF

產品特點：

A.專為LED Lead , IC Lead Frame , PCB產品的點／塗膠封裝製程量身打造

B.Lead Frame由進料，定位、點／塗膠，到收料全自動化.產能增加節省人力，提昇產品報價的競爭力

C.進料、收料、升降台以伺服馬達傳送，最多可各放3個料盒，降低收放料盒次數

D.軌道以手搖輪方式調整寬窄調整範圍為50~110M，調整便利，料盒可依產品尺寸做設計變更

E.點膠站設計有加熱板、數位式溫控器、溫度30~250℃可調

F.Lead Frame以可調式定位pin定位，靠邊定位準確

G.中文化操作介面、式窗交談式操作、易學好用、調整參數容易

H.可選擇多針治具，一台機器取代2~4個人工，節省成本，提高產能2~4倍

系統規格：

A.有效工作範圍Dispense Area

  1.X – Y – Z行程 ： 320mm x 220mm x 100mm

B.機構系統Mechanical

  1.驅動馬達Drive Motor：X-Y-Z-V：120W／U-W：300W日本SINANO AC伺服馬達 + 驅動器

  2.傳統結構 ： 高剛性線性滑軌 + 滾珠螺桿

  3.位移速度 ： X-Y axis speed：300mm／sec，Z axis speed：200mm／sec

  4.解析度精度Resolution ： 0.01mm

  5.重複精度Repeat Precision ： 0.025mm

  6.抓料移載M軸行程 ： 420mm

  7.(U)進(M)出料行程 ： 520mm

  8.料盒 ： MAX：(W)300*(D)*(H)120，MIN：(W)300*(D)30*(H)120 MM

  9.輸送軌道手動調整 ： MAX：80mm，MIN：20mm

C.控制系統Control System

  1.控制器Controller ： 相容PC／AT  PENTIUM  CPU15彩色螢幕，視窗交談式操作，易學好用

  2.工作檔座標點容量 # of X-Y-Z data／program ： 1000點

  3.工作檔案數容量Qty of program ： 1200個檔案

  4.可設定支點／塗膠式樣 ： patterns available點、線、弧、圓、正形或圓型區域塗佈

  5.工作檔座標點設定方式program method ： 搖桿教導輸入或鍵盤編譯輸入

  6.可讀取Auto CAD.DXF檔，塗膠路徑設定快速，三分鐘搞定 ( 點、線、弧、圓、變型曲線 )

D.點／塗膠作業Dispensing

  1.點膠速度Dispensing rate(dots／hr) ： 11500dph

  2.線／弧塗膠速度Line／Arc speed ： 120／30mm／sec

  3.點／塗膠方式Dispensing method ：

     i.  針筒氣動式(小注膠量，易固化) 應用：銀膠、紅膠、UV膠、SMDLED（Expoxy）手機導電膠、錫膏、PCB防焊膠

     ii. 氣動閥Air On／Off Valve(大注膠量稀濃稠度，易滴) 應用：COB(Epoxy)、LCD COG(Silicon)、瞬間膠、UV、CIS Coating

     iii.螺桿閥Lead Screw Valve(高濃稠度，高精度)應用：IC封裝如PCB、Lead frame、點銀膠、紅膠、錫膏、BGA DAM & FILL

E.設備電器需求Facility requirement

  1.電源Power ： 50~60Hz，單向220V、1500W

  2.氣壓Pneumatic：4.5~7kg／cm2(60~100psi)

F.選購配備

  1.手動點膠機、氣動閥或螺桿閥

  2.2~4針多針頭夾具(X-Y-Z可獨立微調)

  3.CCD監視系統提高教導效率與精度

  4.工作夾治具、料盤訂做

  5.加熱盤、溫控系統或真空吸盤

  6.針頭加熱模組

  7.高度計

  8.壓板治具以客戶規格設計
