超高溫絕熱王的材質分析如下, 圖一係使用 HITACHI S-3500N 掃描式電子顯微鏡拍攝超高溫絕熱王,
可知本材質係由純二氧化矽所組成, 纖維的粗細約在 5.16um 與 5.19um 之間, 主成分是Si(14) 與O(8)
, 其他成分可由圖二之EDS 圖譜得知, 其他材質分別為C(6),Al(13),Nb(41), 其原始量測資料數據如附錄一。
而圖三燃燒過的超高溫絕熱王之1000倍電子顯微鏡照片, 其材質圖譜如圖四, 所含的成分比例並無太大變化 ,猶如不曾燃燒過,
其原始量測資料數據如附錄二。
![](super_hitape_element_report-1.gif)

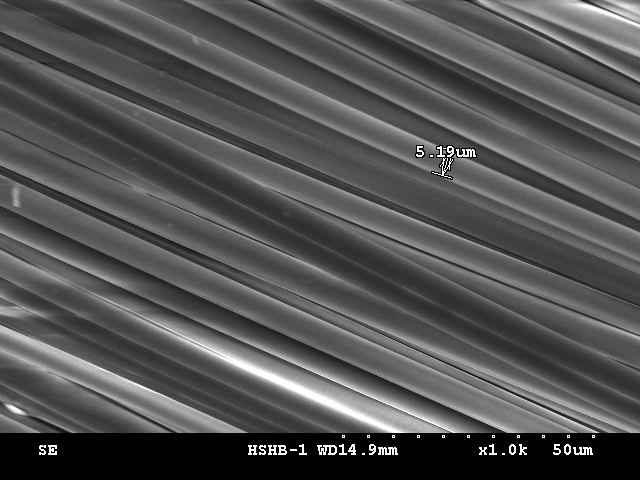

圖一 超高溫絕熱王二氧化矽纖維 電子顯微鏡(SEM)
1000倍放大圖
![](super_hitape_element_report-2.jpg)

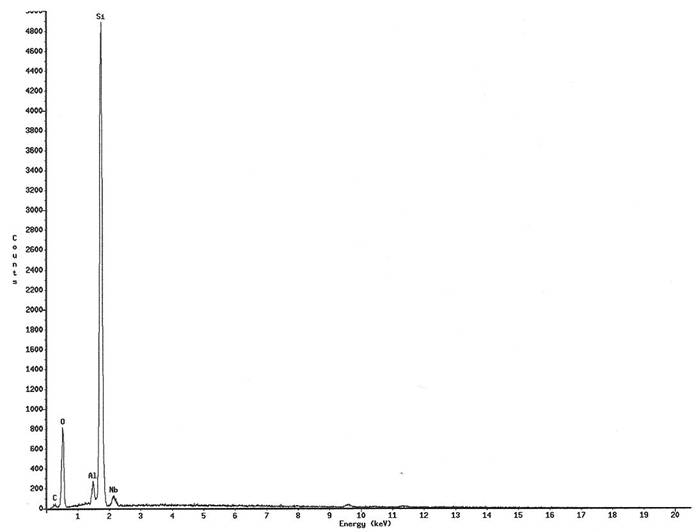

圖二 超高溫絕熱王SiO2纖維 材質分析圖(EDS)
![](super_hitape_element_report-3.gif)

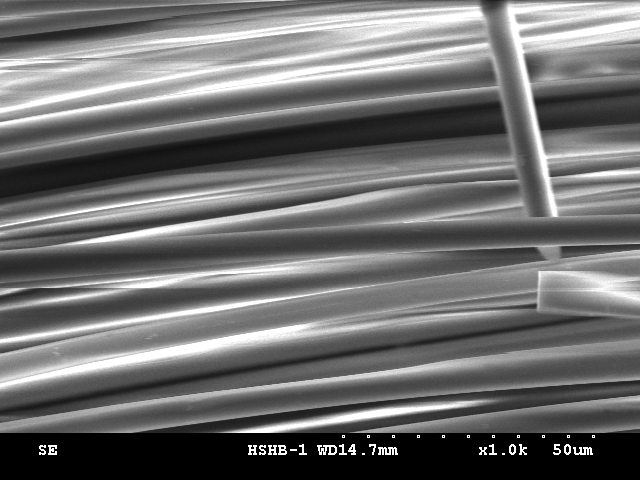

圖三 超高溫絕熱王燃燒後之 電子顯微鏡放大圖1000倍
![](super_hitape_element_report-4.jpg)

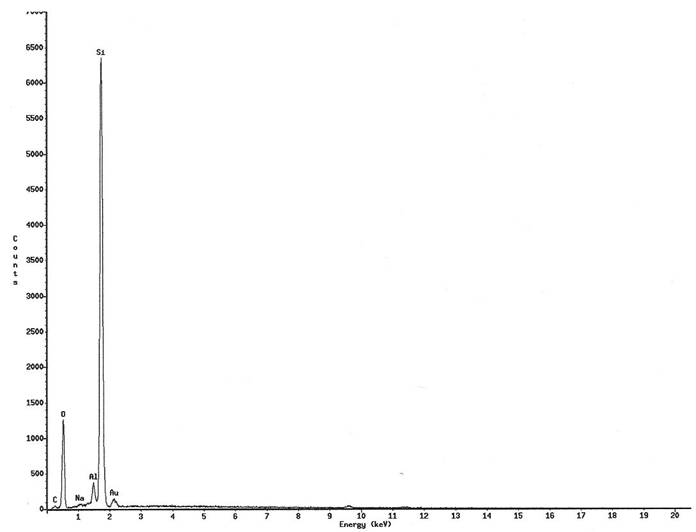

圖四 超高溫絕熱王燃燒後纖維 之材質分析(EDS)
附錄一 超高溫絕熱王未燃燒之原始量測資料數據
![](super_hitape_element_report-5.jpg)
附錄二 超高溫絕熱王燃燒後之原始量測資料數據
![](super_hitape_element_report-6.jpg)
※ 以上報告 特別感謝中央大學 超塑性實驗室 李雄老師 支持教導!! |
