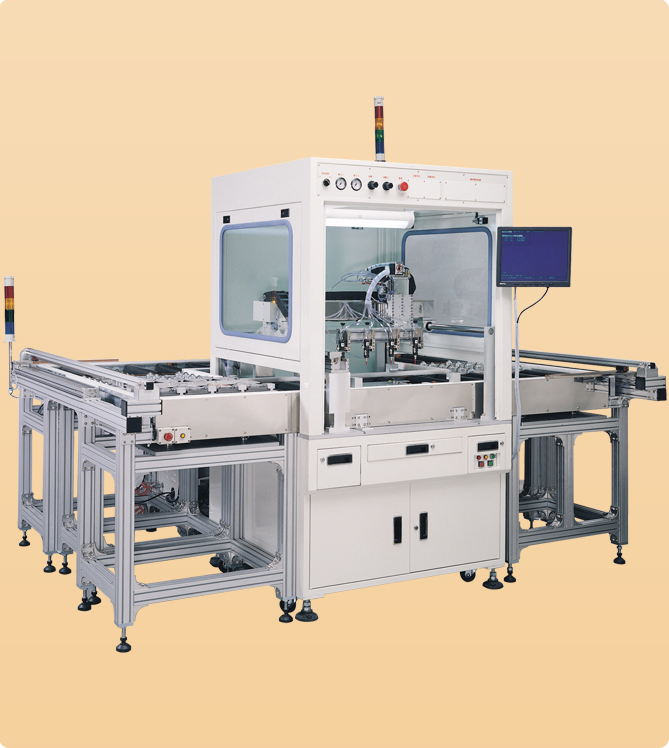

產品品名：自動點塗膠機系列

產品編號：FDP-320-SRL         FDP-520-SRL

產品特點：

A.三料盤循環，降低料盤損耗

B.迴圈設計，不需人力移載料盤啟動按鍵互鎖，人員操作安全無慮

C.馬達傳動及輸送，低噪音

D.進料、收料均符合人體工學及節省佔地空間

系統規格：

A.有效工作範圍 Dispense Area

  1.FDP-320/520系列 X-Y-Z行程 320x320x50mm/520x520x50mm

B.機構系統 Mechanical

  1.驅動馬達 Drive Motor : X-Y:日本SINANO 300W AC Servo Z : 日本SINANO 300W AC伺服

  2.傳動結構 : 高剛性線性滑軌+滾珠螺桿

  3.位移速度 :X-Y:axis speed:300mm/sec Z:axis speed:200mm/sec

  4.解析精度 Resolution : 0.01mm

  5.重複精度 Repeat Precision : 0.025mm

C.控制系統Control System

  1.控制器 Controller : 相容PC/AT PENTIUM CPU15" LCD 螢幕，視窗交談式操作，易學好用

  2.工作檔座標點容量#of X-Y-Z data/program : 1000點

  3.工作檔案數容量 Qty of programs : 1200個檔案

  4.可設定之點/塗膠式樣 : patterns available 點、線、弧、方形或圓形區域塗佈

  5.工作檔座標點設定方式 program method: 搖桿教導輸入或鍵盤編輯輸入

  6.可讀取Auto CAD.DXF檔，塗膠路徑設定快速，3分鐘搞定(點,線,弧,圓,變形曲線)

D.點/塗膠作業 Dispensing

  1.點膠速度Dispensing rate(dots/hr) : 11500dph

  2.線/弧塗膠速度Line/Arc speed : 250/150mm/sec

  3.點/塗膠方式Dispensing method :

    I.  針筒氣動式(小注膠量，易固化)  應用：銀膠、紅膠、UV膠、SMDLED(Expoxy)、手機導電膠、錫膏、PCB防焊膠。

    II. 氣動閥 Air On/Off Valve(大注膠量稀濃稠度，易滴)  應用：COB(Epoxy)、 LCD COG(Silicon)、 瞬間膠、UV、CIS Coatin

    III.螺桿閥 Lead Screw Valve(高濃稠度，高精度)  應用：IC封裝如PCB、Lead frame 點銀膠、紅膠、錫膏、BGA DAM&FILL。

E.設備電氣須求 Facility Requiremen

  1.電源 Power : 1ψ , 50~60Hz , 110V/220V, 1200W

  2.氣壓 Pneumatic : 3.5~7kg/cm2(50~100 psi)

F.選購配備：

  1.手動點膠機、氣動閥或螺桿閥

  2.2~4針多針頭夾具(X-Y-Z可獨立微調)

  3.CCD監視系統提高教導效率與精度

  4.工作夾治具、料盤訂做

  5.加熱盤、溫控系統或真空吸盤

  6.針頭加熱模組

  7.高度計

  8.A.B雙進出料盤，節省上下料時間

  9.預留I/O點和輸送帶連接

 10.B膠汽缸模組可做DAM&FILL之封膠應用
