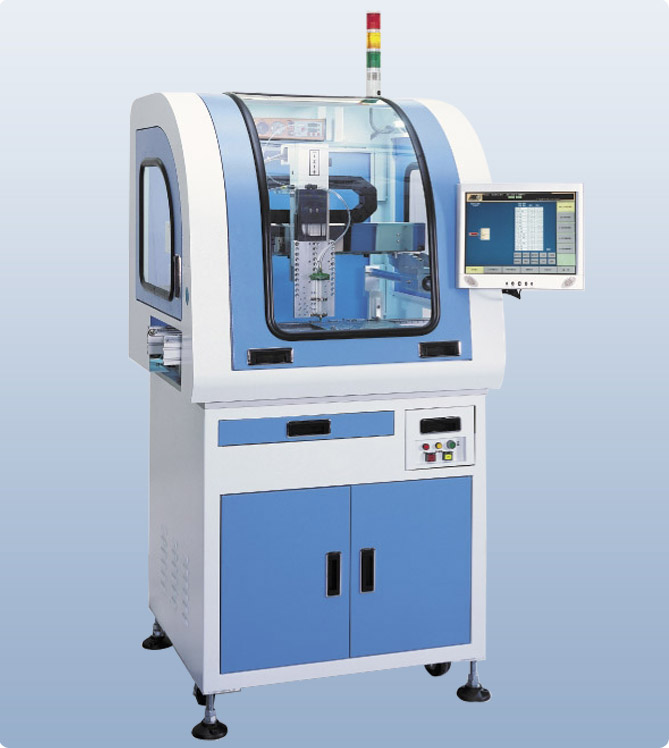

產品品名：自動點塗膠機系列

產品編號：FDP-320-SCV

產品特點：

A.可直接連接上游設備供料作業，直接對應做點塗膠封裝動作再流至下一站

B.可調式軌道，可依照其工件做調整軌道寬度，最大值為360MM

C.中文化操作介面、視窗交談式操作、好學易用、調整參數容易

D.可安裝多針治具，節省工時、增加其產能

E.PCB廠，自動化產線最佳選擇，並可外接其點膠設備做訊號交握之功用，以發揮最大產能、以達到省成本、高效能、精準度高、品質優良為目的

系統規格：

A.有效工作範圍Dispense Area

  1.X -Y - Z行程400mm × 400mm × 50mm

B.機構系統Mechanical

  1.驅動馬達 : X-Y-Z : Fuji 400W AC Servo

  2.傳動結構 : 高剛性線性滑軌+滾珠螺桿

  3.位移速度 : axis speed X-Y:300mm/sec,Z:200mm/sec

  4.解析精度 : 0.02mm

  5.重複精度 : 0.025mm

C.控制系統 Control System

  1.工業電腦，2.8G CPU，15" LCD Monitor，中文視窗交談式操作介面，易學好用

  2.工作檔案座標點容量:1000點

  3.工作檔數容量 : 1200個檔案

  4.可設定支點/塗膠式樣 : 點、線、弧、圓、方型或圓形，異形區域塗佈

  5.工作檔座標設定方式 : 搖桿教導輸入或鍵盤編輯輸入

  6.支援Auto CAD.DXF檔讀取,點/塗膠路徑設定速度，3分鐘搞定(點,線,弧,圓,變形曲線)

D.點/塗膠作業 Dispensing

  1.點膠速度 : 15~18K/PPH

  2.點/弧塗膠速度 : 250/150mm/sec

  3.點/塗膠方式 : (依需求選配)

    i.  FDP系列─ 螺桿閥(高濃度，高精度)應用：IC封裝如PCB，Lead frame點銀膠，紅膠，錫膏，BGA  DAM&FILM

    ii. FDJ系列─ 噴注閥(快速，高精度)應用:LED封裝\如矽膠，Expoxy

    iii.適用系列─ 針筒氣動式(小注量，易固化)應用:銀膠，紅膠，UV膠，銀膏，PCB防桿膠，SMDLED(Expoxy)手機導電膠。

                ─ 氣動閥(大膠量稀濃度，高精密)應用:COB(Epoxy)，LCD COG(Silicon)瞬間膠UV膠，CIS Coating

E.設備電器需求Facility Requirement

  1.電源Power:50~60Hz，單位220V 2500W

  2.氣壓:Pneumatic:4.5~7kg/cm2(60~100psi)

  F.膠材/黏度 6630，6635/1000~10000cps等等

  G.適用規格/SMD LED 3014/3020/3528等等

  H.選購配備

  1.膠量抽驗自動修正

  2.全自動烘烤作業

  3.亮度，電性(CIE xy)測試，分類
