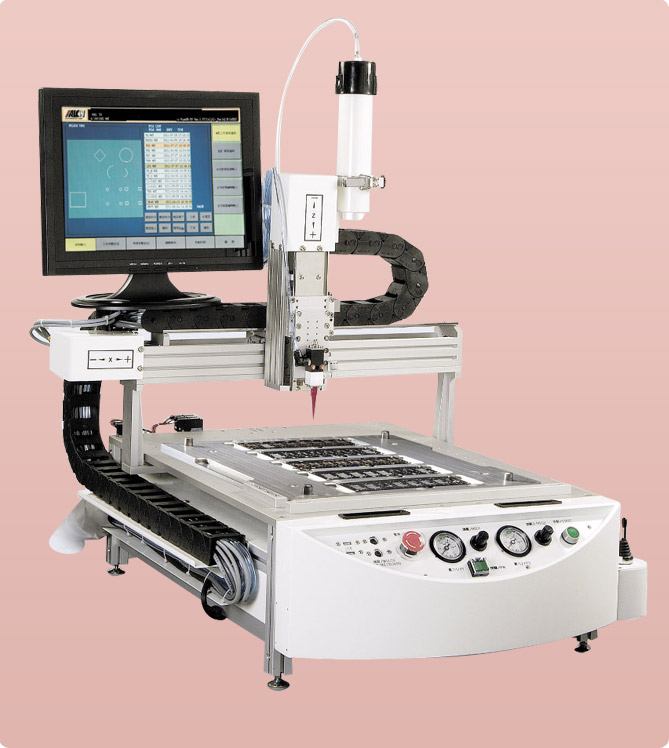

產品品名：桌上型點塗膠機系列

產品編號：FDP-300DL

產品特點：

A.機械結構：線性滑軌搭配滾珠螺桿傳動，剛性強（AC伺服馬達驅動）

B.Z軸負荷：10kg可搭配多針頭夾具產能倍增

C.治具盤定位：治具盤靠邊定位於床台上，無工件晃動之考慮

D.擴充方便：溫控治具盤，自動化周邊…等

系統規格：

A.有效工作範圍 Dispense Area

  1.FDP-300DL    X -Y - Z行程：300x300x50mm

  2.FDP-400DL    X -Y - Z行程：400x400x50mm

B.機構系統Mechanical

  1.驅動馬達Drive Motor: X -Y – Z:150W AC伺服馬達+驅動器

  2.傳動結構 : 高剛性線性滑軌+滾珠螺桿

  3.位移速度 :  X-Y:axis speed:300mm/sec Z:axis speed:300mm/sec

  4.解析精度Resolution: 0.01mm

  5.重複精度 Repeat Precision: ±0.025mm

C.控制系統 Control System

  1.控制器 Controller: 相容PC/AT PENTIUM CPU15”彩色螢幕(可選配觸控式螢幕)，視窗交談式操作，易學好用

  2.工作檔案座標點容量# of X-Y-Zdate/program : 1000點

  3.工作檔數容量Qty of programs : 1200個檔案

  4.可設定支點/塗膠式樣 : patterns available點、線、弧、圓、方形或圓形區域塗佈

  5.工作檔座標設定方式program method:搖桿教導輸入或鍵盤編譯輸入

D.點/塗膠作業 Dispensing

  1.點膠速度Dispensing rate(dots/hr): 11500dph

  2.線/弧塗膠速度Line/Arc speed: 250/250mm/sec

  3.點/塗膠方式Dispensing method:

    i.  針筒氣動式(小注膠量，易固化)應用:銀膠，紅膠，UV膠， SMDLED(Expoxy)手機導電膠，銀膏，PCB防桿膠

    ii. 氣動閥Air On/Off  Valve(大注膠量稀濃度，易滴)應用:COB(Epoxy)、LCD COG (Silicon) 、瞬間膠、UV、CIS Coating

    iii.螺桿閥Lead Screw Valve(高濃度，高精度)應用:IC封裝如PCB、Lead frame點銀膠、 紅膠、銀膏、BGA DAM＆FILL

E.設備電器需求Facility Requirement

  1.電源:Power:10,50~60Hz，110V/220V,650W

  2.氣壓Pneumatic: 3.5~7kg/cm2(50~100psi)

F.選購配件：

  1.手動點膠機、氣動閥或螺桿閥

  2.2∼4針多針頭夾具(X-Y-Z可獨立微調)

  3.CCD監視系統提高教導效率與精度

  4.工件夾具、料盤訂做

  5.加熱盤、溫控系統或真空吸盤

  6.預留I/O點和輸送帶連接。
