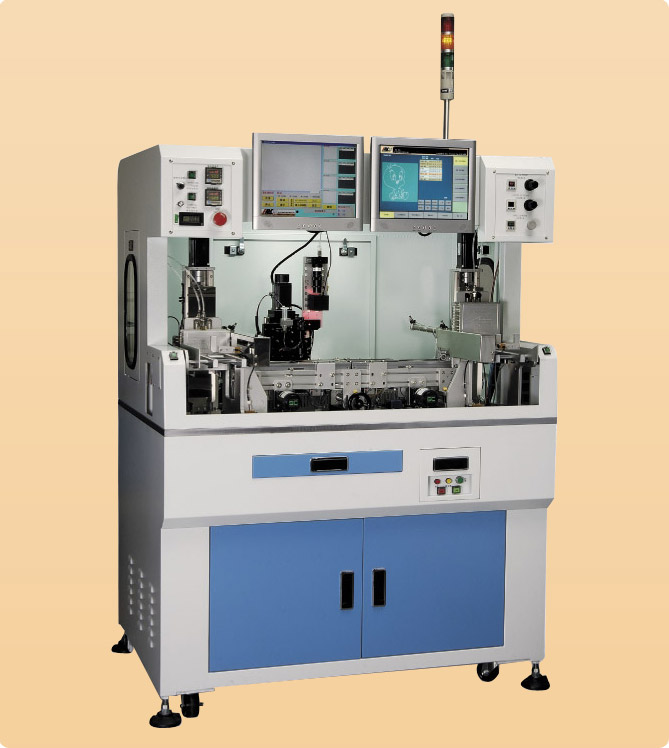

產品品名：極致高速噴注系列

產品編號： FDJ-425SEIL

產品特點：

A.專為SMD LED而設計，搭載槍體，產品預熱恆溫裝置

B.配備高速噴注閥體，3020單槍產能高達15∼18K/PPH

C.大螢幕搭載高倍率CCD鏡頭，定位更精確，快速

D.雙邊同時自動進出料，兩側各搭載3個彈匣

E.結合噴膠與自動控制於一體，達成精密點膠量的需求

F.專利製造，安全有保障：

  1.雙邊進出結構改良(專利申請中)

  2.電性測試，自動調整膠量(專利申請中)

系統規格：

A.有效工作範圍Dispense Area

  1.X - Y - Z行程 : 400mm × 400mm × 50mm

B.機構系統Mechanical

  1.驅動馬達 : X-Y-Z : Fuji 400W AC Servo

  2.傳動結構 : 高剛性線性滑軌+滾珠螺桿

  3.位移速度 : axis speed X-Y:300mm/sec,Z:200mm/sec

  4.解析精度 : 0.02mm

  5.重複精度 : 0.025mm

C.控制系統 Control System

  1.工業電腦 : 2.8G CPU，15" LCD Monitor，中文視窗交談式操作介面，易學好用

  2.工作檔案座標點容量 : 1000點

  3.工作檔數容量 : 1200個檔案

  4.可設定支點/塗膠式樣 : 點、線、弧、圓、方型或圓形，異形區域塗佈

  5.工作檔座標設定方式 : 搖桿教導輸入或鍵盤編輯輸入

  6.支援Auto CAD.DXF檔讀取,點/塗膠路徑設定速度，3分鐘搞定(點,線,弧,圓,變形曲線)

D.點/塗膠作業 Dispensing

  1.點膠速度 : 15~18K/PPH

  2.點/弧塗膠速度 : 250/150mm/sec

  3.點/塗膠方式 : (依需求選配)

FDP系列─ 螺桿閥(高濃度，高精度)應用：IC封裝如PCB，Lead frame點銀膠，紅膠，錫膏，BGA  DAM&FILM

FDJ系列─ 噴注閥(快速，高精度)應用:LED封裝\如矽膠，Expoxy

適用系列─ 針筒氣動式(小注量，易固化)應用 : 銀膠，紅膠，UV膠，銀膏，PCB防桿膠，SMDLED(Expoxy)手機導電膠

        ─氣動閥(大膠量稀濃度，高精密)應用:COB(Epoxy)，LCD COG(Silicon)，瞬間膠UV膠，CIS Coating

E.設備電器需求Facility Requirement

  1.電源 : Power:50~60Hz，單位220V 2500W

  2.氣壓 : Pneumatic:4.5~7kg/cm2(60~100psi)

F.膠材/黏度 6630，6635/1000~10000cps等等

G.適用規格/SMD LED 3014/3020/3528等等

H.選購配備

  1.膠量抽驗自動修正

  2.全自動烘烤作業

  3.亮度，電性(CIE xy)測試，分類
