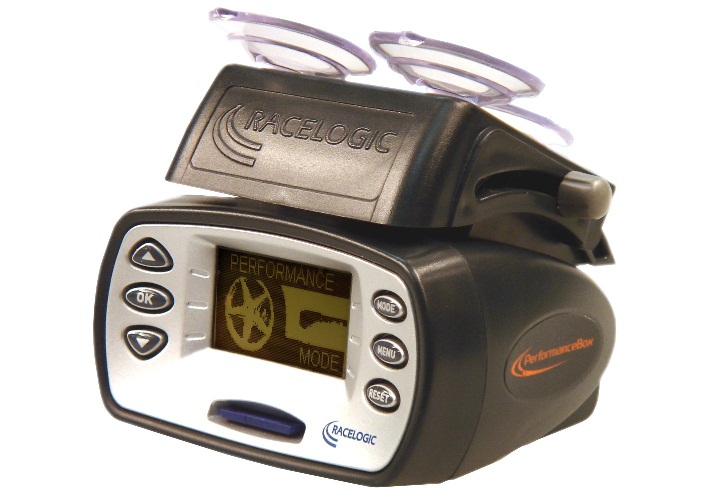

P-Box (PerformanceBox) 1

2配件 3

1.點煙式供應器

2.固定架

3.軟體CD

4.SD卡(台灣總代理獨家贈送)

5.附電腦分析軟體

6.專用GPS天線(獨家贈送)

4超強功能5

1.輪上馬力測試

2. 0~600km/hr測試

3. 0~400m.0~任意m測時

4.單圈測時記錄

5.任意圈測時紀錄

6. "輸入、輸出" 模組連接PU (需另購)



6

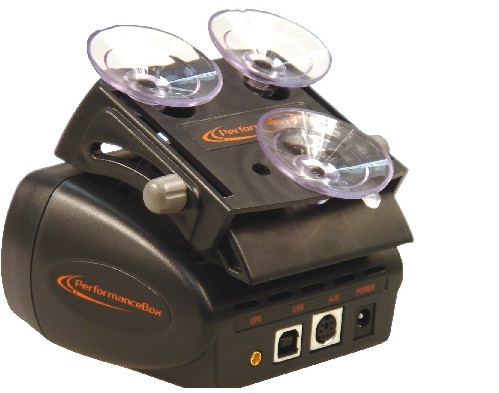

7 8P-Box 韌體更新 按此

P-Box 韌體更新,更新韌體操作請查閱中文操作說明書,內容如下:

1.在單圈計時模式下,更新後只需要按上下鈕,就可以設定開始/結束線

2.在性能測試模式下,增加四個測試距離,60英尺,330英尺,660英尺,1/4英里.

9為何 P-Box 可以以實在的價格提供專業的服務? 10

P-Box 係本公司代理自與英國最專業的測試儀,全球主要車廠與輪胎製造商都使用此測試儀來做產品的測試與研發.

像是Ford,GM,BMW,Ferrari,Goodyear與Michelin都使用這個測試儀.

台灣幾乎所有的媒體及賽車好手也都使用本公司的測試儀器, 感謝大家熱情的推薦, 使產量上升我們才能夠用更實在的價格提供您更專業的服務.

P-Box 是 DriftBox 的更精簡版本, 擁有Driftbox 優良的血統, 以更親近的價格提供您專業級的工具.

Performance-Box結合三種儀器於一身:

1.性能測試器

2.單圈計時器

3.資料儲存器

精準的GPS系統 : 每秒上傳10次的系統 , (誤差0.1kmh) (例如:在400公尺內 誤差10公分 )

更新頻率是10Hz (一般接近價位的GPS 系統只有0.5Hz ,速度是一般導航系統的20倍

11

12P-Box 歷史 13

P-Box 是D-Box的精簡改良版,在2006年初上市受到廣泛的歡迎.與D-Box不同的是少了偏航率的感應器.所以不能測量甩尾角度,但店o成為新的產品.(左邊D-Box, 右邊 P-Box

14

P-Box 是我們提供的綜合性測試儀器, 包含性能測試器與資料存取器.並附加一個車輛馬力測試模式,與精確的速度顯示,也可以顯示" POI "點.(POI點的介紹請查閱中文說明書)(簡單的說就是可以自訂測速照相的警示點)

15PerformanceBox 如何運作? 16

P-Box 裡有一個靈敏的感應器,擁有10Hz的GPS引擎.速度,定位,加速度與甩尾每秒偵測10次.

P-Box 裝配MMC/SD記憶卡,記憶卡支援10Hz存存入位置及絕對時間的資訊,然後在電腦軟體內可以分析出:距離,速度,位置,G值(加速度),單圈時間等。

17

回TOP

18性能測試 19

P-Box ( PerformanceBox )不但在市場是最靈敏的測試儀也是最容易操作的.擁有 P-box 你就擁有最專業測試儀.你可以迅速的測量加速度,煞車,與G,而且您並不需要事先安裝一些東西.也不需要劃刻度 , 因為 P-Box 使用GPS系統 , 所以你可以省下更多錢在使用性能測試儀上.

GPS系統 : P-Box 使用每秒上傳10次的GPS系統,在同等級的GPS引擎裡是最快的.你可以得到非常正確的速度(誤差0.1km/h)

加速G與非常正確的距離測量(在400公尺內誤差10公分), 試試看您就知道一但你的愛車稍微移動一點點,系統就知道你已經移動了,而且知道移動多少!, 經過天橋也都知道(經過天橋會立刻斷訊), 更新頻率是10Hz 而一般接近價位的GPS 系統只有0.5Hz (速度是一般導航系統的20倍), 而且 P-Box 的誤差岩u有10cm 以內,一般的GPS誤差帖h達到300cm, (精度是一般導航系統的30倍) 這是因為 P-box 是以軍方規格(軍規)設計的

P-Box 及 D-Box 已經被主要的車廠測量速度,距離與加速度許多年.

測試範例影片點選這裡

20 21 22 23
24 25 26 27

28簡易操控: 29

使用 P-box 的性能測試功能是容易的,你必須連結點煙器並等候幾秒來取得GPS系統, 換到"Performance Mode"然後開始.

,簡單的使用上下鍵瀏覽六個不同的畫面.

測試範圍與單位可以更改,如果你要測量特殊的加速或減速範圍,例如35-65.

30

31

32性能測試的功能: 33

1.速度單位是kmh或mph

2.距離單位是metres或feet

3.四個加速範圍-兩個可以調整

4.兩個減速範圍-兩個可以調整

5.顯示一英尺的時間 (支援原地燒胎動作)

6.最大G

7.最佳速度

8.平均速度

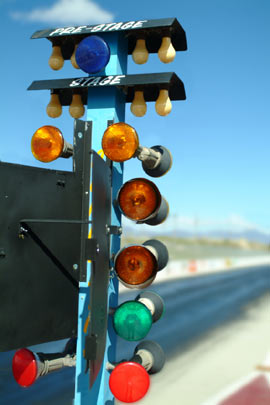

1/4英里測試

34 35

使用 P-box 測量1/4英里非常容易.選擇1/4英里的畫面. 花費的時間與當時的 速度都 可以及時的顯示在 P-Box 的螢幕. 你可以選擇使用或不使用NHRA1英尺的展示方法.

P-Box1/4英里的測量正確岫b0.1秒內.經過加速度測試,你可以從SD卡下載你的資料,並覆蓋先前的測試觀看你那裡花費時間較多與較少.

觀看Performance Box與競爭者的測試報告請點選這裡.

36

37誰使用 P-box ? 38

P-box ( PerformanceBox )被廣泛使用在汽車與機車雜誌上用來測量加速度,單圈計時.例如:EVO,AutoExpress,Autocar,Redline,Max Power,Banzai,Japanese Performance, Performance BMW.

BBC的Top Gear節目已經使用一台在拍攝期間.在第五台的Fifth Gear也在使用.

點此觀看 P-Box 性能測試的影片.

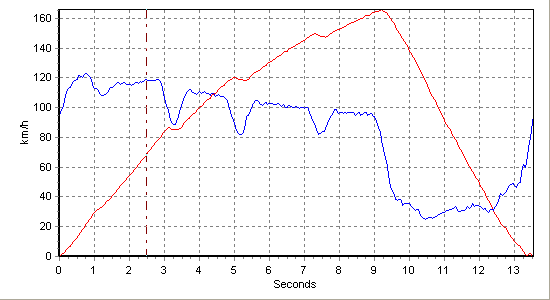

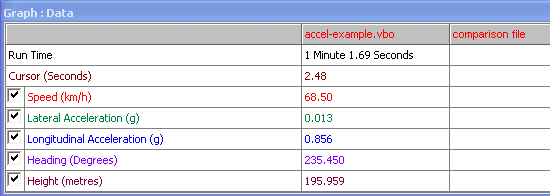

使用提供的軟體與SD卡,你可以下載速度/時間/距離/加速度/的資料,並使用D-boxTools軟體來分析資料.

39

40

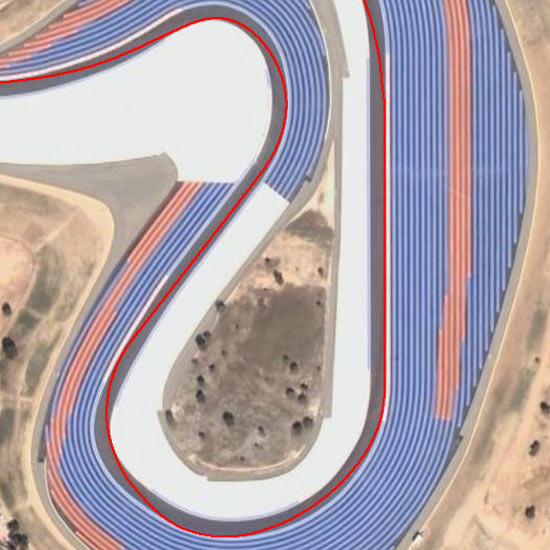

另外非常有用的功能是輸出 P-Box 的檔案到Google Earth,讓你可以在衛星地圖上看到你行駛的路徑.

41

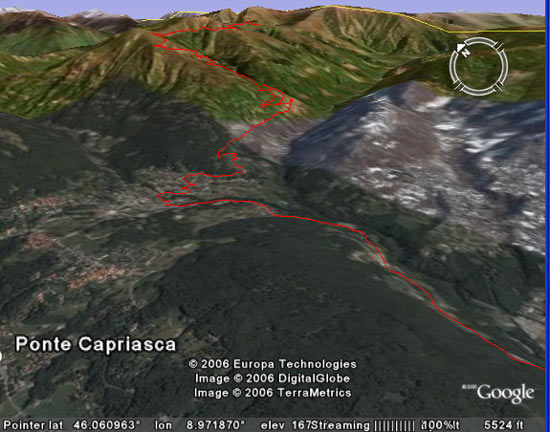

P-Box 的檔案輸入Google Earth

42

P-box 存取在山區的路徑

回TOP

43單圈計時 44

45 46 47 48

由於 P-box 使用非常快速的GPS引擎,它也非常精確的每秒偵測10次.它可以讓你在一些定位點比對正確的位置.並利用此功能來觸發單圈計時功能.

這非常容易設定,按下 P-box 的設定模式,設定虛擬的 開始/結束線.這條虛擬的開始線將與你行徑路線呈90度,並儲存在內部記憶裡 .

49

5051

以相同的方法最高可以設定六個點.你可以測量彎道的速度使用Speed @Split功能,它可以單圈計時更簡單.

有99個單圈記憶空間,每圈與區間將會紀錄在SD卡.

P-box 有一些功能可以用在迴旋賽道上.單圈衝刺模式下,不同的選項你可以讀取或儲存所有的開始/結束線與分段點到一個檔案.

沒有其他計時器可以結合以上的功能還能讓你容易操作並以實在的價格.

回TOP

52資料存取 53

讓車手能提升他們的單圈時間並獲得有價值的數據 P-box 包括一個精密的,多功能的資料存取器.專門的資料存取器有類似的功能但價格比 P-box 貴許多,購買 P-Box 讓你感覺物超所值.

使用資料存取器,插入SD卡並啟動它 .一旦結束測試,將卡片拔出, 使用讀卡機, 開啟隨套件附上的軟體即可以解讀儲存於SD卡中的資料.

54

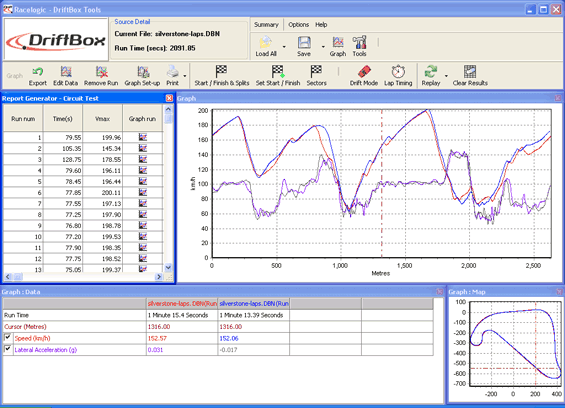

讀取資料到D-Box Tools軟體, .軟體可以做 曲線加速度分析 , 煞車 , 彎道 與 單圈時間 .可以重疊四個檔案,你可以得到一個正確的路徑圖來在不同的單圈比對你行駛的路線 . P-box 讓你擁有資料存取及分析的功能真是太棒了. 看過頭文字D的朋友們, 想知道 高橋良介 利害的秘密, 就從你購買D-box or P-Box 開始.

55 56
57 58

回TOP

59馬力測試 60

61 62 63 64

P-Box 可以幫助你測試引擎的馬力,不論是輪上馬力還是飛輪馬力.使用這功能必須設定車重,利用快速的GPS引擎計算出你的馬力或千瓦.

這些資料的計算是依靠GPS而不是速度儀,你的測試結果是前後一致的也是正確的. 如果你測出來的馬力岱C於你愛車說明書上的資料,這是正常的, 因為一般的數據指的是引擎軸輸出馬力, 而Driftbox 量測出來的則是經過重重損耗後的輪上馬力.

當然如果您的愛車經過了有效的改裝, 輪上馬力忿椄O會很有效的反映出來.

本儀器測試出來的數據是依照您的加速度及牛頓的運動定律換算出來的, 所以誤差是地球上所有測試儀器最低的,因為是採用最接近實車的真實狀況, 不像一般馬力機是在靜止狀態下測試, 忽略了撞風效應及相關的動態誤差.

有四點注意事項:

1.測試結果單位是BHP(馬力)或KW(千瓦)

2.可以得到立即的輪上馬力輸出.

3.Losses Run可以測量飛輪馬力輸出

4.轉換值的修正.

測試馬力需要兩個步驟:

第一個部分算出輪上馬力與飛輪馬力即可以得到輪胎阻力與空氣阻力.第二部分測量這些損失算出打檔器的損失.馬力測試是附加的工具.

須注意的是, 您需要精確的測量您愛車的全備重量, 請找越精確的地磅量測越好
